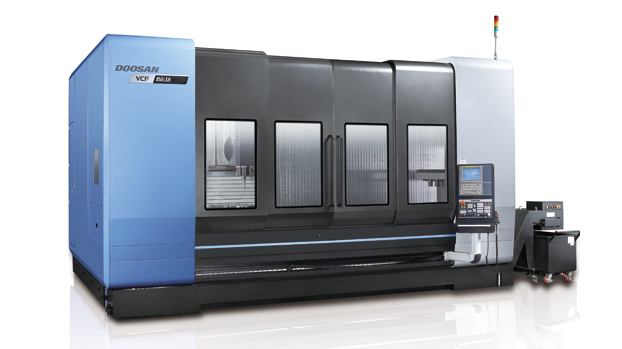

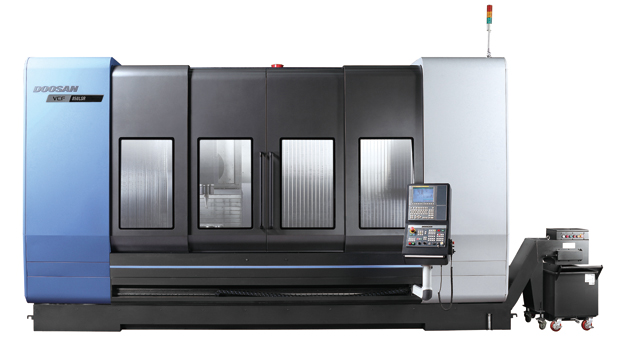

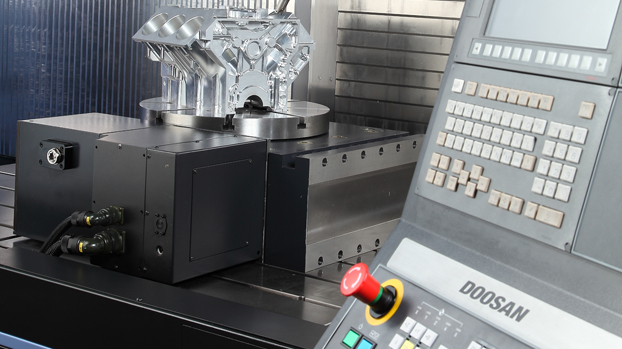

- 擁有長達3米的加工區域,使用嵌入式/夾裝式的數控轉臺,可加工各種規格及形狀的工件,是一款多功能的立式加工中心

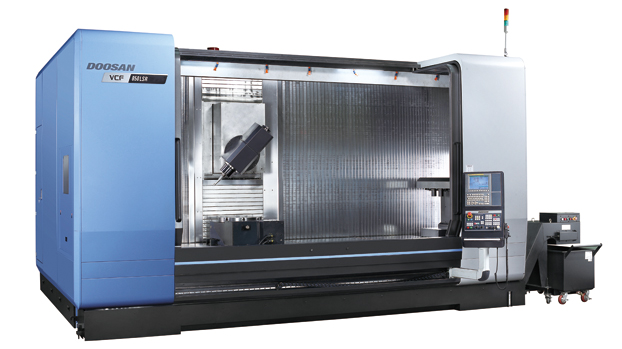

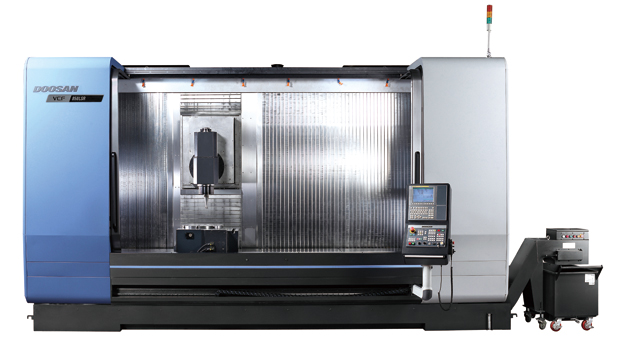

- 立柱移動式的結構,即使在緊湊的加工空間內,也能實現大型工件的加工
- 需要使用長型,大型刀具時,可選擇使用傳送式刀庫。
分類 | 單位 | VCF 850 | VCF 850L | VCF 850SR | VCF 850LSR |
---|---|---|---|---|---|
工作臺尺寸 | mm | 2500 x 870 | 3500 x 870 | 2500 x 870 (Φ800) | 3500 x 870 (Φ800) |
刀具錐度 | taper | 40 | 40 | 40 | 40 |
行程 (X軸 / Y軸 / Z軸) |
mm | 2000 / 850 / 800 | 3000 / 850 / 800 |
2000 / 850 / 800 |
3000 / 850 / 800 |
最大車削直徑x長度 | mm | 12000 | 12000 | 12000 | 12000 |
最大主軸電機功率 | kW | 22(FANUC) | 22(FANUC) | 32(HEIDENHAIN) | 32(HEIDENHAIN) |
刀庫容量 | ea | 30 | 30 | 30 | 30 |
NC 系統 | - | FANUC / HEIDENHAIN | FANUC / HEIDENHAIN | HEIDENHAIN / FANUC | HEIDENHAIN / FANUC |
旋轉主軸/ 回轉工作臺 旋轉角度(B軸/C軸) | deg | - | - | 220 / 360 | 220 / 360 |
* 功能與配置根據產品規格可能會有所調整。
