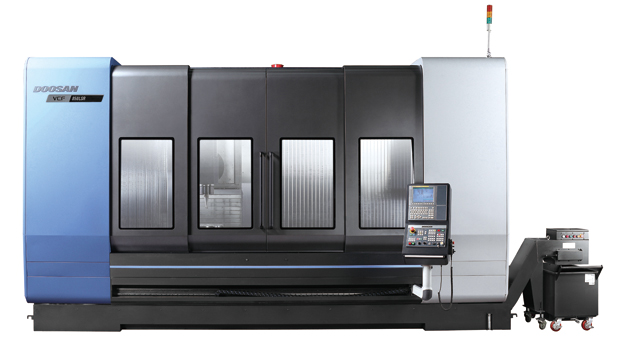

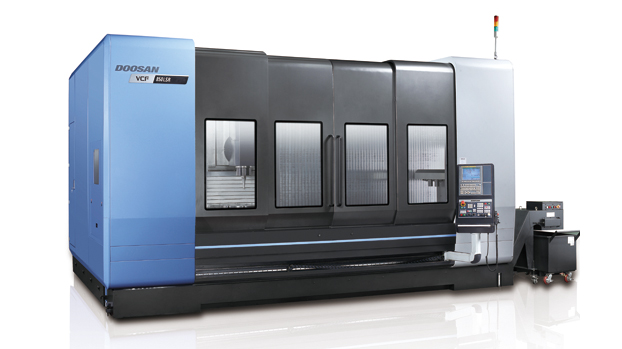

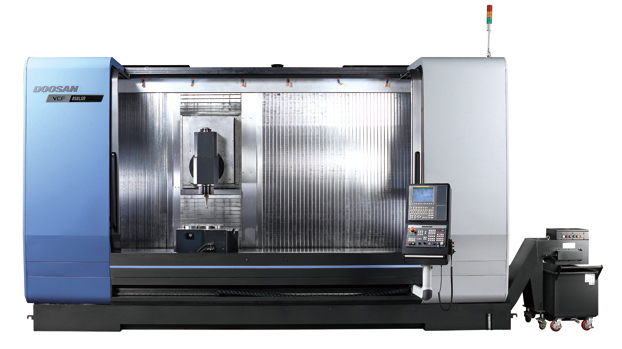

VCF 850大型五軸系列
資料下載下載VCF 850大型五軸系列的資料。

產品簡介

VCF 850系列是多目的加工中心,最多能加工3米長的物件,可用于三軸到五軸多種應用,進行多種配件加工,滿足顧客需求。使用立柱移動結構,與其他裝備相比,同等時間內可達到大范圍的X軸距離,復合型尺寸提高了顧客滿意度。

主要規格

分類 單位 VCF 850SR [LSR] VCF 850 [L]
HEIDENHAIN FANUC HEIDENHAIN FANUC
最大主軸轉速 r/min 12000 12000 12000 12000
最大主軸扭矩 N·m 126 204 126 204
主軸電機功率 kW 32 / 24 22 / 18.5 32 / 24 22 / 18.5
儲刀容量 ea 30 (可選 : 60) 30 (可選 : 60) 30 (可選 : 60) 30 (可選 : 60)
機械尺寸 mm 3205 x 3795 x 5440 3205 x 3795 x 5440 3205 x 3795 x 5440 3205 x 3795 x 5440



主要優點

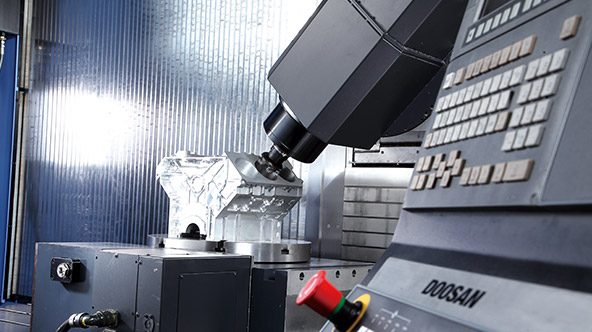

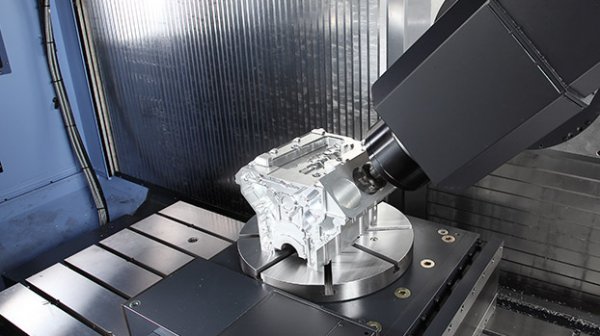

  • 復合加工圖
    多目的復合加工能力,更高的生產效率
    • 可使用外置或嵌入式轉盤
    • 可使用異面分割工作臺,提高生產效率

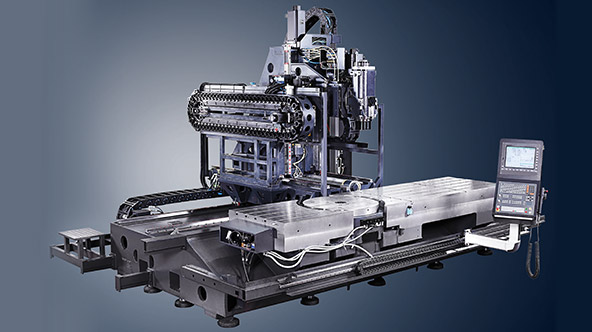

  • VCF 850 系列設備結構圖
    高剛性移動系統,更高的精密度
    • 通過解析有限要素技法設計立柱與機架結構
    • 安裝高剛性滾柱式LM(Linear Motion) 導軌
    • 配備±110?旋轉(swivel)接頭與內置型主軸實現高生產效率,提高可靠性

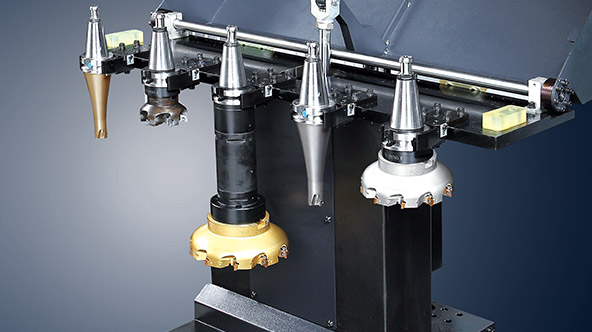

  • 各種加工絲錐圖
    人體工學設計,更簡便的功能
    • 安裝長型(最大 : 450mm)、大型工具時可安裝合適的料斗
    • 根據操作人員的動線設計操作面板的移動

多種應用介紹

VCF 850 [L]

  • 三軸標準加工

    三軸標準加工

  • 三軸異面分割標準加工

    三軸異面分割標準加工

  • 不間斷連續加工

    不間斷連續加工

  • 長形配件加工

    長形配件加工

VCF 850 SR

  • 四軸標準加工

    四軸標準加工

  • 四軸異面分割標準加工

    四軸異面分割標準加工

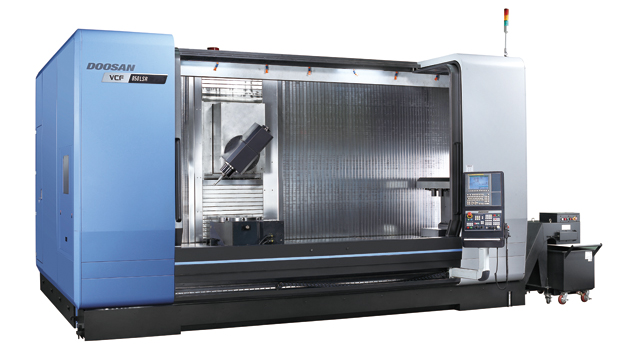

VCF 850 LSR

  • 五軸標準加工

    五軸標準加工

  • 五軸長物件加工

    五軸長物件加工

  • 五軸長形物件加工<br>不間斷連續加工

    五軸長形物件加工
    不間斷連續加工

  • 五軸長形物件加工<br>可傾斜加工與頭尾部加工

    五軸長形物件加工
    可傾斜加工與頭尾部加工

  • 五軸異面分割標準加工<br>(附帶嵌入式轉盤)

    五軸異面分割標準加工
    (附帶嵌入式轉盤)

  • 五軸異面分割標準加工<br>(外置轉盤)

    五軸異面分割標準加工
    (外置轉盤)

  • 五軸異面

    五軸異面

  • 五軸異面

    五軸異面

  • 五軸異面分割標準加工<br>(兩側外置轉盤)

    五軸異面分割標準加工
    (兩側外置轉盤)

  • 五軸異面分割標準加工<br>(嵌入式與外置轉盤)

    五軸異面分割標準加工
    (嵌入式與外置轉盤)
